如果您想滿足指定工業生產的要求，選用正確結構類型的機器視覺系統變得尤為重要。康耐德視覺系統專家在這篇文章中詳細介紹了三大類型的機器視覺系統。下面主要從結構類型以及它們如何運作來簡要說明，來幫助你選擇合適你的工業視覺系統。

　　一維機器視覺系統

　　一維機器視覺系統一次分析一行數字信號。系統不會一次看到整個畫面。這是一種通常用于檢測和分類在連續過程中制造的原材料上發現的缺陷的技術工藝。一維機器視覺系統主要用于紙張、金屬和塑料等原材料生產上。

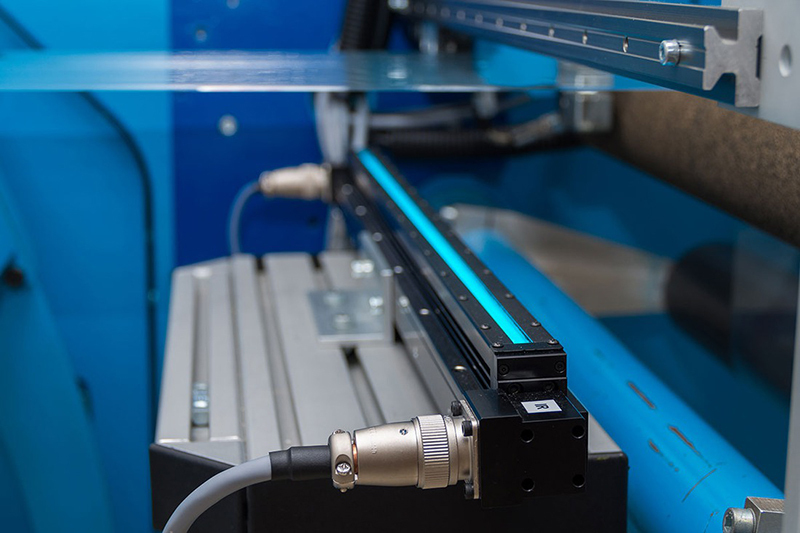

　　二維機器視覺系統

　　2D機器視覺系統是最常見的，這是使用工業相機執行逐行掃描以捕獲多種不同分辨率的2D圖像的方式。2D機器視覺系統也可以采用逐行構建2D圖像的線掃描模型的形式。有面掃描和線掃描系統，它們具有許多優點：在某些機器視覺系統中，線掃描可能比區域掃描更有用。如果您的機器視覺系統正在檢查圓形或圓柱形零件，您可以選擇多個區域掃描相機來捕獲整個表面。另一種方法是在單線掃描相機前旋轉零件，該相機將通過展開圖像來捕獲整個表面。線掃描機器視覺系統可以適應狹小的空間，并且它們還提供更高的分辨率。可通過激光線掃識別物體輪廓，檢測出不符合目標狀態的“次品”，不僅操作簡單，而且精度極高，即使只有0.5mm的偏差也可被精準檢出。

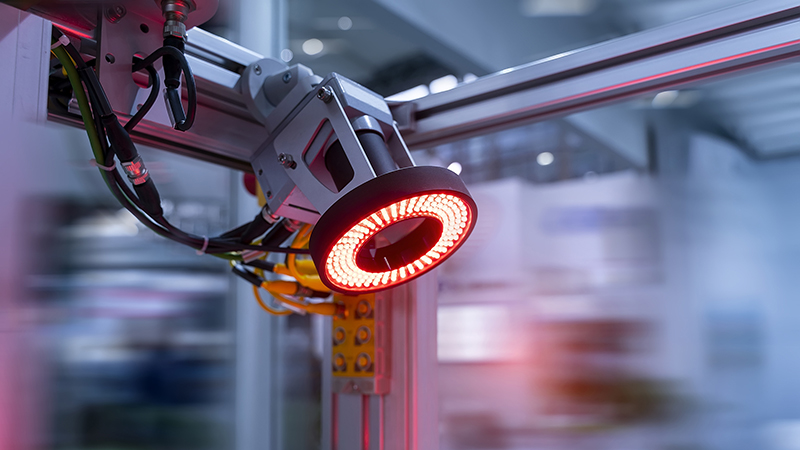

　　3D機器視覺系統

　　3D機器視覺系統通常由多個工業相機或多個激光位移傳感器組成。在機器人生產領域中使用多臺相機3D機器視覺可為機器人提供有關零件的更多方向信息。3D機器視覺系統通常會在不同位置安裝多個攝像頭，以便它們可以在3D空間中對產品進行三角測量。可為用戶實現棧板識別、物體尺寸及完整性檢測和大型機械的避障功能。

　　使用激光位移傳感器的3D機器視覺系統將執行表面檢查和體積測量，這就是產生3D結果的原因。通常只使用一臺工業相機。還會生成高度圖，并且必須移動對象或相機才能掃描整個產品。位移傳感器可以測量表面高度和平面度。

　　如需有關不同結構類型機器視覺系統的更多信息，并了解哪種系統最適合您的生產要求，可以聯系康耐德的AOI解決方案專家。我們的專家隨時待命，幫助您解決任何問題或疑問，并為您提供合理的機器視覺產品和解決方案的建議。
